Calculadora de Ley de Ohm: voltaje, corriente, resistencia y potencia con V=IR

Calcular:
Corriente (I):
Resistencia (R):
Ingrese los datos requeridos y haga clic en Calcular.

¿Te ha resultado útil esta calculadora?

★ ★ ★ ★ ★
4.5/5 (20 votos)

Ejemplos de cálculo

Caso de cálculo Resultado
Voltaje 12 V, Resistencia 4 Ω Corriente: 3 A
Corriente 2 A, Resistencia 10 Ω Voltaje: 20 V
Potencia con 12 V y 2 A 24 W (vatios)

¿Cómo usar la calculadora de la Ley de Ohm?

Selecciona la variable que quieres calcular: voltaje (V), corriente (I), resistencia (R) o potencia (P). Introduce los dos valores conocidos en voltios, amperios u ohmios y pulsa "Calcular". La herramienta aplica la Ley de Ohm y las ecuaciones de potencia de Watt para devolver el resultado exacto. Es fundamental para diseñar circuitos seguros, seleccionar fusibles y calcular la sección de conductores en instalaciones eléctricas.

¿Cómo funciona la Ley de Ohm?

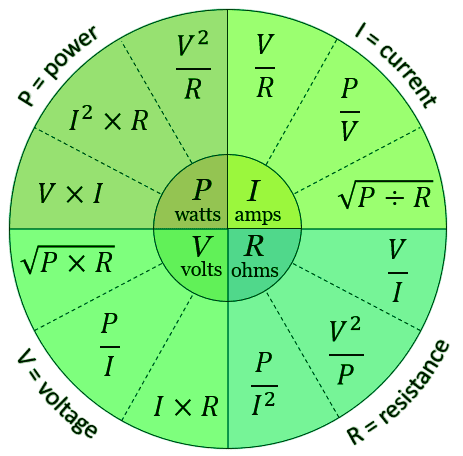

La Ley de Ohm, formulada por Georg Simon Ohm en 1827 y publicada en su obra "Die galvanische Kette, mathematisch bearbeitet", establece que en un conductor metálico a temperatura constante, la intensidad de corriente es directamente proporcional al voltaje aplicado e inversamente proporcional a la resistencia. Esta proporcionalidad es lo que define a los materiales "óhmicos": aquellos cuya resistencia es constante independientemente del voltaje aplicado, como los resistores de carbono o los conductores metálicos a temperatura estable. Los materiales no óhmicos, como los diodos o los semiconductores, no cumplen esta linealidad y requieren modelos más complejos. En instalaciones eléctricas residenciales, la Ley de Ohm es la base para calcular la caída de tensión en los conductores: una caída superior al 3% (límite establecido por el Reglamento Electrotécnico de Baja Tensión en España y directrices similares en la NOM-001-SEDE en México) indica que la sección del cable es insuficiente y puede generar sobrecalentamiento. En electrónica, permite dimensionar resistencias de polarización, calcular limitadores de corriente para LEDs y analizar divisores de tensión.Diagrama de la Ley de Ohm: triángulo VIR y fórmulas de potencia

Guía de Uso y Consejos 💡

  • Convierte siempre los miliamperios (mA) a amperios (A) antes de introducir el valor: 1 mA = 0,001 A. Un error de escala de 1.000 en la corriente produce un resultado de resistencia 1.000 veces incorrecto.
  • La Ley de Ohm en su forma básica se aplica a circuitos de corriente continua (DC) y a circuitos de corriente alterna (AC) puramente resistivos. En AC con componentes reactivos (bobinas, condensadores) se usa la impedancia Z en lugar de R.

📋Pasos para Calcular

  1. Selecciona qué variable quieres calcular: voltaje (V), corriente (I), resistencia (R) o potencia (P).

  2. Introduce los dos valores conocidos con sus unidades correctas.

  3. Pulsa "Calcular" para obtener el resultado y las fórmulas aplicadas.

Errores a evitar ⚠️

  1. No convertir miliamperios (mA) a amperios (A): 500 mA son 0,5 A, no 500 A.
  2. Calcular mal la resistencia total en circuitos en paralelo: en paralelo, la resistencia equivalente es siempre menor que la menor de las resistencias individuales.
  3. Ignorar la resistencia interna de la fuente de alimentación o de los cables, que en circuitos de alta corriente puede alterar significativamente el resultado.
  4. Aplicar la Ley de Ohm directamente a componentes no óhmicos como diodos o transistores, donde la relación V-I no es lineal.

Aplicaciones prácticas📊

  1. Diseño de circuitos: calcula la resistencia necesaria para limitar la corriente a través de un LED o cualquier componente con corriente máxima especificada.

  2. Instalaciones eléctricas: determina la caída de tensión en conductores para verificar que no supera el 3% establecido por el REBT en España o la NOM-001-SEDE en México.

  3. Diagnóstico y reparación: mide dos variables eléctricas con un multímetro y calcula la tercera para identificar componentes defectuosos o circuitos con resistencia anómala.

Preguntas Frecuentes (FAQ)

¿Qué es una calculadora de la Ley de Ohm?

Una calculadora de la Ley de Ohm resuelve la relación entre las tres variables fundamentales de un circuito eléctrico resistivo: voltaje \(V\), corriente \(I\) y resistencia \(R\). Introduciendo dos valores conocidos, calcula el tercero aplicando la ecuación de Ohm y las fórmulas de potencia de Watt. Es la herramienta de referencia para ingenieros eléctricos, técnicos de mantenimiento y estudiantes de electrónica.

¿Qué establece la Ley de Ohm?

La Ley de Ohm establece que en un conductor óhmico a temperatura constante, el voltaje es proporcional a la corriente con la resistencia como constante de proporcionalidad: \[V = I \cdot R\] De esta ecuación se derivan las tres formas de uso: \(I = V/R\) para calcular la corriente, y \(R = V/I\) para calcular la resistencia. Esta relación lineal fue verificada experimentalmente por Georg Ohm en 1827 y es el estándar validado por el IEEE para el análisis de circuitos DC.

¿En qué unidades se miden las variables eléctricas?

El Sistema Internacional define: voltaje en voltios (\(V\)), corriente en amperios (\(A\)) y resistencia en ohmios (\(\Omega\)). En electrónica es habitual usar submúltiplos: miliamperios (\(mA = 10^{-3}\,A\)), kiloohmios (\(k\Omega = 10^3\,\Omega\)) y megaohmios (\(M\Omega = 10^6\,\Omega\)). La calculadora realiza estas conversiones automáticamente.

¿Cómo se calcula la potencia eléctrica con la Ley de Ohm?

La potencia \(P\) (en vatios, W) representa la energía transferida por segundo. Combinando la Ley de Watt con la Ley de Ohm se obtienen tres formas equivalentes: \[P = V \cdot I \qquad P = I^2 \cdot R \qquad P = \frac{V^2}{R}\] Las tres dan el mismo resultado para circuitos resistivos. La forma \(P = I^2 R\) es especialmente útil para calcular el calor disipado en resistencias y conductores, dato crítico para dimensionar disipadores térmicos.

¿Qué ocurre si aumento la resistencia en un circuito?

Bajo voltaje constante, la corriente disminuye proporcionalmente: \(I = V/R\). Si la resistencia se duplica, la corriente se reduce a la mitad. Este principio es el fundamento de los potenciómetros y reóstatos, que controlan la intensidad variando la resistencia. En el sentido inverso, una resistencia anormalmente baja (cortocircuito) puede producir corrientes muy elevadas que disparan el fusible o dañan componentes.

¿Cómo calcular la caída de tensión en un cable conductor?

La caída de tensión en un conductor se calcula aplicando la Ley de Ohm a la resistencia del cable. Para un conductor de longitud \(L\), sección \(S\) y resistividad \(\rho_{material}\): \[R_{cable} = \rho_{material} \cdot \frac{2L}{S}\] El factor 2 considera la ida y la vuelta del circuito. La caída de tensión es \(\Delta V = I \cdot R_{cable}\). El REBT en España y la NOM-001-SEDE en México establecen un límite máximo del 3% de caída de tensión en instalaciones de uso final, lo que determina la sección mínima del conductor.

¿Qué fórmulas usa el solver de la Ley de Ohm?

La calculadora implementa el sistema completo de ecuaciones validado por el IEEE. La tríada fundamental: \[V = I \cdot R \qquad I = \frac{V}{R} \qquad R = \frac{V}{I}\] Y las tres ecuaciones de potencia de Watt: \(P = VI\), \(P = I^2R\) y \(P = V^2/R\). El solver selecciona automáticamente la ecuación apropiada según las dos variables introducidas, con precisión de hasta 8 decimales.
