Calculadora de Tensión

Calcula la fuerza de tensión en cuerdas, cables o cadenas para cargas suspendidas y sistemas de tracción, con descomposición vectorial de componentes y aplicación de la Segunda Ley de Newton.

Ángulos desde la vertical (0° = completamente hacia abajo). Usa +/− para simetría.
Superficie sin fricción. Solo la componente horizontal F cos θ acelera la cadena.

¿Te ha resultado útil esta calculadora?

★ ★ ★ ★ ★
4.5/5 (19 votos)

Ejemplos de cálculo

Caso de cálculo Resultado
Piñata de 12 kg suspendida por dos cuerdas a +30° y -30° de la vertical Peso = 117,72 N, tensión por cuerda = 67,97 N (cada cuerda soporta más que la mitad del peso por efecto del ángulo)
Remolque de 3 vagonetas (20 kg, 25 kg, 30 kg) con fuerza de 150 N a 0° Aceleración = 2,00 m/s², tensión T1 = 110,00 N, T2 = 60,00 N
Carga de 50 kg arrastrada con 100 N a 45° Componente horizontal = 70,71 N, aceleración = 1,41 m/s²

¿Cómo usar la calculadora de tensión?

Selecciona primero el escenario físico: Objeto suspendido o Tracción en superficie sin fricción.

Para cargas suspendidas, elige el número de cuerdas (hasta 3), introduce la masa del objeto en kilogramos y los ángulos de cada cuerda. En esta herramienta los ángulos se miden desde la vertical: 0° equivale a una cuerda vertical y 90° a una cuerda perfectamente horizontal (que no puede sostener peso por sí sola). Cuerdas en lados opuestos del eje vertical se introducen con signo distinto, por ejemplo +30° y -30°.

Para sistemas de tracción, define una cadena de hasta 5 objetos conectados. Introduce la masa de cada segmento, la fuerza total aplicada en Newtons y el ángulo de tracción respecto al plano horizontal. La herramienta calcula primero la aceleración del sistema y luego la tensión en cada eslabón. Pulsa "Calcular" para obtener el desglose completo de componentes verticales y horizontales, la aceleración y las tensiones individuales.

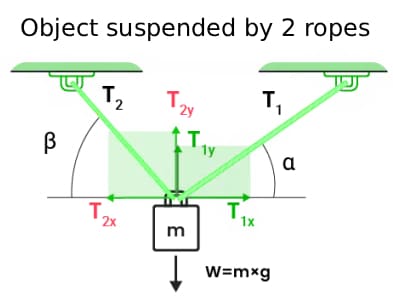

Diagrama de objeto suspendido por dos cuerdas con ángulos y descomposición de componentes de tensión vertical y horizontal

Cómo se calcula la fuerza de tensión

La tensión es la fuerza interna que transmite una cuerda o cable inextensible e ideal (sin masa) cuando está sometida a tracción. El cálculo difiere según el escenario:

Cuerda única vertical: el caso más simple. En equilibrio estático, la tensión es igual al peso del objeto: \[T = m \cdot g\] Para una masa de 10 kg, \(T = 10 \times 9{,}81 = 98{,}1\) N.

Múltiples cuerdas con ángulo: cada cuerda \(i\) con ángulo \(\theta_i\) desde la vertical aporta una componente vertical \(T_i \cos\theta_i\) y una componente horizontal \(T_i \sin\theta_i\). El equilibrio exige: \[\sum T_i \cos\theta_i = m \cdot g \qquad \sum T_i \sin\theta_i = 0\] A medida que el ángulo respecto a la vertical aumenta, la componente vertical de cada cuerda disminuye y la tensión necesaria para sostener el mismo peso crece. Para una cuerda a 60° de la vertical, la tensión es el doble que a 0°.

Cadena de objetos en tracción: la aceleración del sistema se obtiene de la Segunda Ley de Newton: \[a = \frac{F \cdot \cos\theta}{\sum m_i}\] La tensión en el eslabón que precede al objeto \(n\) es la fuerza necesaria para acelerar todos los objetos que van detrás de ese punto: \[T_n = \left(\sum m_{detrás}\right) \cdot a\] Por eso la tensión disminuye progresivamente desde el punto de tracción hasta el final de la cadena.

Diagrama de tres objetos conectados en tracción con ángulo: tensiones decrecientes en cada eslabón y descomposición de la fuerza aplicada

Guía de Uso y Consejos 💡

  • Para cuerdas en lados opuestos del eje vertical, usa ángulos con signo diferente (+30° y -30°): la herramienta los trata como vectores opuestos en la componente horizontal.
  • En tracción, el "Objeto 1" es el más cercano al punto de aplicación de la fuerza y soporta la mayor tensión; el último objeto de la cadena soporta la menor.
  • Un ángulo de tracción grande reduce la fuerza horizontal efectiva (\(F \cos\theta\)) y por tanto la aceleración: para máxima eficiencia de arrastre, minimiza el ángulo.
  • Comprueba siempre que la tensión calculada no supera la resistencia nominal del cable o cuerda: añade un factor de seguridad de al menos 2-3x en aplicaciones reales.

📋Pasos para Calcular

  1. Selecciona el escenario: "Suspensión" (objeto colgante) o "Tracción" (cadena de objetos en superficie).

  2. Elige el número de cuerdas (1-3) o de objetos en la cadena (1-5) e introduce las masas en kg.

  3. Introduce los ángulos en grados y, en tracción, la fuerza aplicada en Newtons.

  4. Pulsa "Calcular" para ver la aceleración, el peso total y las tensiones individuales en cada cuerda o eslabón.

Errores a evitar ⚠️

  1. Medir los ángulos de suspensión desde la horizontal en lugar de desde la vertical: un error de referencia que invierte seno y coseno en el cálculo.
  2. Introducir un ángulo de tracción de 90°, lo que significa aplicar la fuerza puramente en vertical y no producir aceleración horizontal.
  3. Asumir que la tensión es igual en todos los eslabones de una cadena en tracción: disminuye a medida que hay menos masa que arrastrar.
  4. Olvidar que g = 9,81 m/s² ya está integrado: no multipliques la masa por la gravedad antes de introducirla en el campo de masa.

Aplicaciones prácticas del cálculo de tensión📊

  1. Ingeniería de cables y estructuras: verificar si un cable de acero puede soportar una carga específica a un ángulo dado sin superar su resistencia a la tracción.

  2. Iluminación y escenografía: calcular la distribución de fuerzas en sistemas de suspensión de luminarias de estadio o elementos escénicos con múltiples puntos de anclaje.

  3. Logística y remolque: determinar las tensiones en cada eslabón de una cadena de vagonetas o unidades de carga conectadas bajo una fuerza de tracción conocida.

  4. Física académica: resolver y verificar problemas de equilibrio estático y Segunda Ley de Newton con descomposición vectorial paso a paso.

Preguntas Frecuentes (FAQ)

¿Qué es una calculadora de tensión y cuándo la necesito?

Una calculadora de tensión determina la fuerza de tracción que actúa sobre una cuerda, cable o eslabón en un sistema mecánico. La necesitas cuando tienes objetos suspendidos de múltiples cuerdas con ángulos distintos, o cuando una fuerza arrastra una cadena de objetos conectados. A diferencia de calcular el peso directamente, la tensión depende también de la geometría del sistema, y un ángulo incorrecto puede subestimar la fuerza real en el cable por un factor significativo.

¿Cómo afecta el número de cuerdas a la tensión individual?

Añadir más cuerdas distribuye el peso, pero el ángulo de cada cuerda es determinante. Si todas las cuerdas son verticales, la tensión por cuerda es el peso dividido entre el número de cuerdas. Pero a medida que los ángulos se alejan de la vertical, la componente vertical de cada cuerda disminuye y la tensión necesaria para equilibrar el mismo peso aumenta. A 60° de la vertical, la tensión en una cuerda es el doble que en posición vertical bajo la misma carga.

¿Cómo se calcula la tensión en una cadena de objetos en tracción?

La herramienta calcula primero la aceleración total: \(a = (F \cos\theta) / \sum m_i\). Luego, la tensión en cada eslabón es la masa acumulada de todos los objetos que van detrás de ese punto multiplicada por la aceleración: \(T_n = (\sum m_{detrás}) \cdot a\). Por eso la tensión es máxima cerca del punto de tracción y disminuye hasta cero al final de la cadena: el último objeto solo tiene que mover su propia masa.

¿Qué ocurre si las cuerdas están perfectamente horizontales?

Si todas las cuerdas están a 90° de la vertical, su componente vertical es cero y es geométricamente imposible equilibrar el peso del objeto. La calculadora detecta este caso e indica "Equilibrio imposible". En la práctica, los cables horizontales en sistemas de suspensión siempre requieren una fuerza de tensión mucho mayor que los inclinados para soportar la misma carga vertical.

¿Importa el ángulo de tracción en sistemas horizontales?

Sí. Solo la componente horizontal de la fuerza (\(F \cos\theta\)) produce aceleración en la superficie. Un ángulo de 30° conserva el 86,6 % de la fuerza como componente horizontal, mientras que a 60° solo queda el 50 %. Además, la componente vertical (\(F \sin\theta\)) reduce la fuerza normal sobre la superficie, lo que en sistemas reales con fricción también afecta a la resistencia al movimiento.

¿Qué fórmulas usa la calculadora de tensión?

Para cargas suspendidas en equilibrio, la herramienta resuelve el sistema: \(\sum T_i \cos\theta_i = mg\) y \(\sum T_i \sin\theta_i = 0\). Para cadenas de tracción, aplica \(a = (F \cos\theta) / \sum m_i\) y \(T_n = (\sum m_{detrás}) \cdot a\). Todas son aplicaciones directas de la Segunda Ley de Newton (\(\sum F = ma\)) en sus componentes horizontal y vertical, el estándar de la mecánica clásica de Newton.

¿Puedo calcular la tensión para una cadena de 5 objetos?

Sí. El modo de tracción admite cadenas de 1 a 5 objetos. Introduce la masa de cada uno y la herramienta calcula la tensión en cada uno de los 4 eslabones de conexión posibles. El resultado muestra cómo la tensión cae de forma escalonada desde el primer eslabón (que arrastra a todos los demás) hasta el último (que no arrastra a nadie).
